天正华意高压开关特性测试仪校准装置SOE测试仪【TH-0301三相电力标准功率源】敢与同行比质量二八商务

SOE测试仪,欢迎前来了解【天正华意电气设备(淮安市分公司)tianzh3611-75】生产的SOE测试仪,请放心,我们提供的所有SOE测试仪都经过严格的质检认证,确保您采购的每一件产品都值得信赖。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

SOE测试仪三相电压、本地电流对称度和相位对称度电压、本地电流对称度＜0.02﹪相位对称度0.05°电压电流谐波输出谐波次数2～31次谐波含量0～39％谐波相位0°～359.99°可调准确度2～14次2％ 5～31次5％直流输出(选配功能)直流电压电压量程75mV、本地10V、本地100V、本地300V、本地600V输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％调节细度0.002％RG输出负载10VA直流电流电流量程20mA、本地10mA、本地1mA输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％直流测量(选配功能)直流电流测量测量范围0~24mA准确度0.05％直流电压测量测量范围0~12V准确度0.05％电能脉冲量(选配功能)脉冲输出有源脉冲输出电平5V±5％，输出电流100mA 脉冲频率：5kHz脉冲输入有源脉冲输入电平5V±5％，输入电流1mA 脉冲频率：5kHz环境条件工作温度0℃～40℃相对湿度≤85％储存条件-30℃～60℃其他工作电源AC220V±15％体积450×440×132㎜，重量:20㎏四、本地前后面板及仪器按键说明前面板：前面板包括：试验电源信号输出端子区，面板标有交流电压输出，交流电流输出，直流电压输出，直流电流输出。显示区，共6个菜单对应显示内容快捷键按键区，按常用测试点设置输出量。分电压幅值、本地电流幅值、本地功率因数对应的相位角。数字及功能键区后面板后面板直流测量输入端子。与上位机通信接口，RS232。

SOE测试仪同步时间准确度内部使用PPM、本地PPS作为时间同步基准脉冲前沿与输入信号源同步，时间误差≤10ns开关量定时输出时间误差≤0.1ms8.6 遥信盒接线开出量接线：当遥信盒做为开出量（输出至遥信），遥信盒支持4×8路开关量输出，共分为四组。端子定义为“”公共端，接至直流电源母线，电压范围24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 开关量输出端子,“YX0～YX3”4路复合开关量输出端子，可任意设置启动间隔和延时, “VEE”未定义。在使用中，当通过上位机软件控制YXn选通时，输出端子“”和YXn之间将构成一组闭合空开节点组。遥信盒内部不提供开关量输出的直流辅助电源，仅作空节点输出，如果需要带源输出，使用时请自行外接直流辅助电源，外接辅助电源支持范围DC24V～250V。开入量接线：当遥信盒做为开入量（接遥控返回）使用时，遥信盒支持2×8路开关量输入，共分为两组。“YK”公共端，“YK0～YK”8路开关量输入端子，支持输入电压：空节点，或DC24V～250V，“YK8～YK15”8路开关量输入端子，支持输入电压：DC5V。九、本地注意事项?仪器在使用时必须有良好的接地。?检定温度23±1℃。?为确保仪器指标精度，使用前请预热30分钟。?注意不同被测对象选用适当量限。?仪器端子输出为标准源，其端子上不可接入任何其它电源。?标准功率输出时，必须先选择好输出电压和相位，功率输出 不能超过理论计算值的120％。?在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。?直流输出5A 25A时请将电流升至100％预热五至十分钟

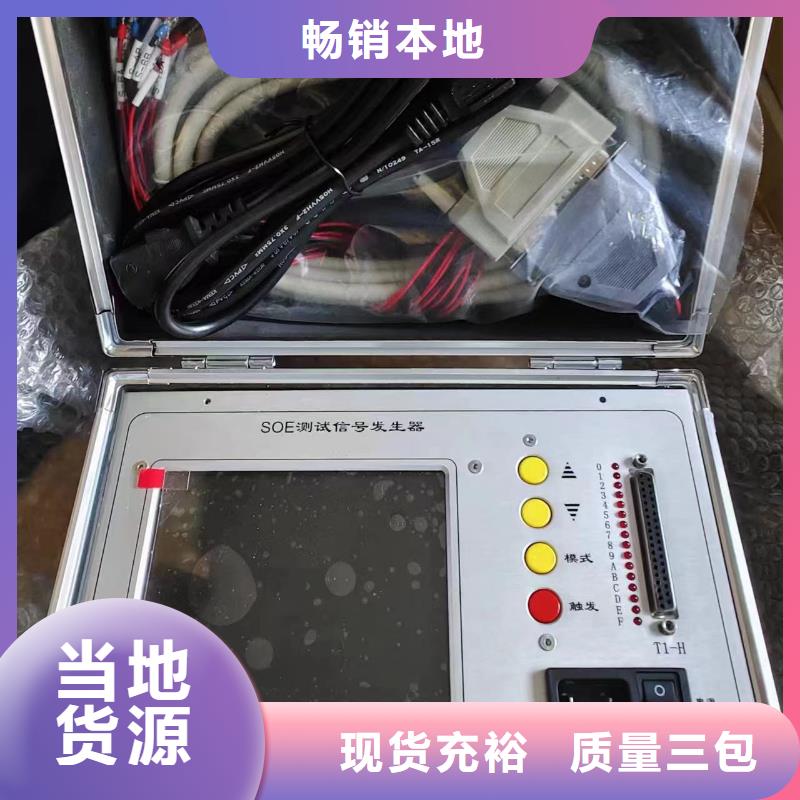

SOE测试仪 SOE测试（开关信号输出）一、附近测试原理TH-128 多功能型 SOE测试仪是一种用于验证SOE 系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发 SOE 模件，通过比对 SOE 系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE 系统记录是否准确的目的。TH-128 多功能型 SOE测试仪 内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在 0.1ms-999.9ms 任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作 12小时以上，可方便的带到任何现场使用。该测试仪操作简单。无需专门培训，即看即用，测试工作一键完成。
